نظرة عامة

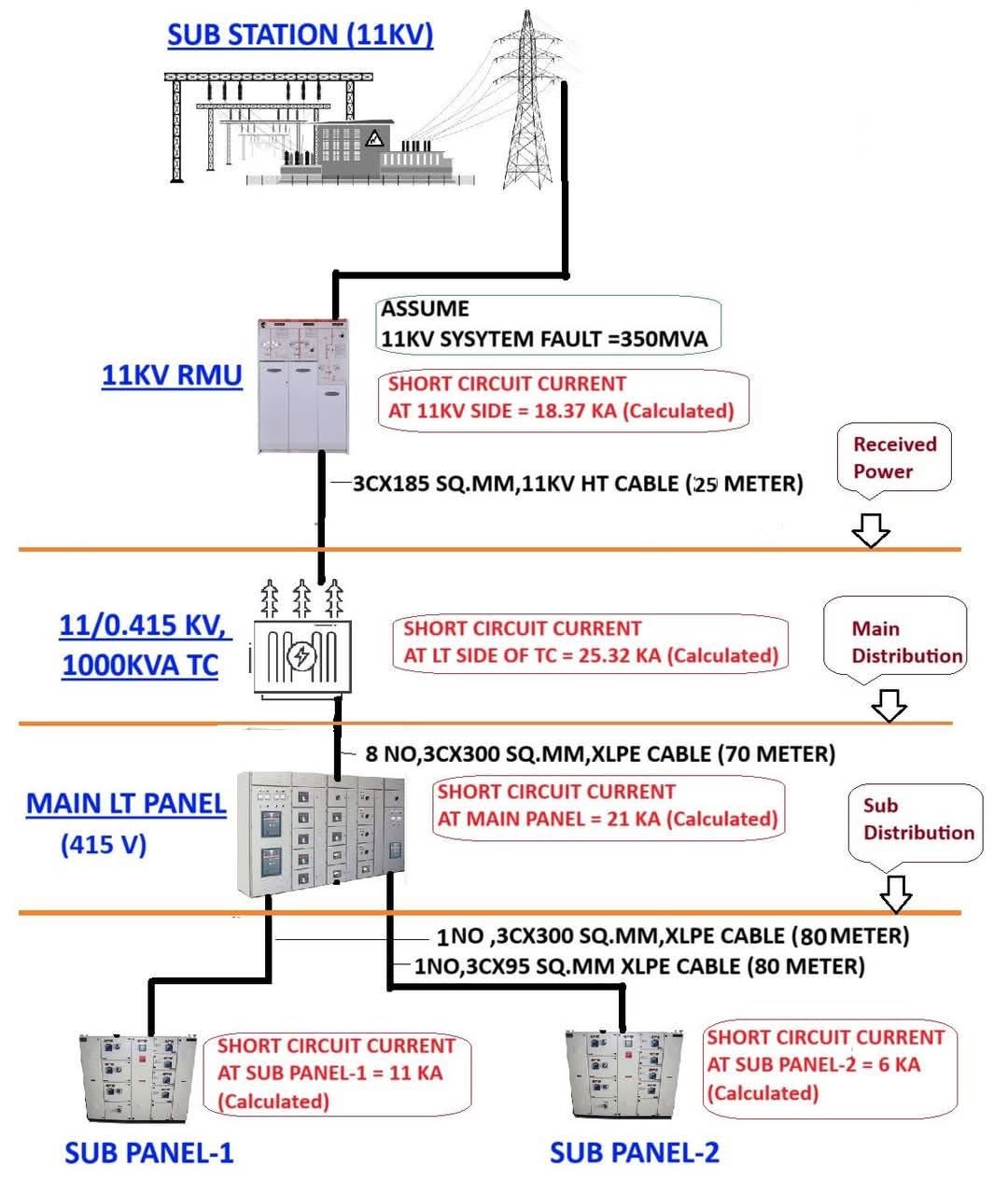

يوضح الرسم البياني نظام توزيع كهربائي نموذجي يبدأ من محطة فرعية بجهد 11 كيلوفولت ويمتد إلى لوحات فرعية. يشتمل النظام على وحدة حلقية رئيسية (RMU) بجهد 11 كيلوفولت، ومحول خافض للجهد، ولوحة رئيسية للجهد المنخفض (LT)، ولوحتين فرعيتين.
المكونات الرئيسية
المحطة الفرعية بجهد 11 كيلوفولت
تعد المحطة الفرعية نقطة البداية لنظام التوزيع هذا، وتعمل بجهد 11 كيلوفولت. وهي مسؤولة عن استقبال الطاقة ذات الجهد العالي وتوزيعها على المراحل اللاحقة.
تعلم المزيد:
شرح تفصيلي للمحطة الفرعية 11 كيلوفولت مكونات المحطة الفرعية الكهربائيةوحدة حلقية رئيسية (RMU) بجهد 11 كيلوفولت
وحدة RMU بجهد 11 كيلوفولت هي مجموعة مفاتيح كهربائية مدمجة تستخدم في شبكات التوزيع الثانوية. وتوفر وسيلة آمنة وموثوقة لربط وتزويد وحماية الشبكة الكهربائية.
تعلم المزيد:
ويكيبيديا - وحدة الحلقة الرئيسية ما هي وحدة الحلقة الرئيسية؟محول (TC) بجهد 11/0.415 كيلوفولت، 1000 كيلوفولت أمبير
هذا محول خافض للجهد يحول الجهد العالي 11 كيلوفولت إلى جهد منخفض 0.415 كيلوفولت (415 فولت). تبلغ قدرته 1000 كيلوفولت أمبير.
تعلم المزيد:
دليل المحولات 11 كيلوفولت محول خافض ثلاثي الأطوارلوحة الجهد المنخفض الرئيسية (LT) (415 فولت)
تعمل لوحة LT الرئيسية بجهد 415 فولت وتعد نقطة التوزيع الأساسية للطاقة ذات الجهد المنخفض. تستقبل الطاقة من المحول وتوزعها على الأحمال المختلفة واللوحات الفرعية.
تعلم المزيد:
ما هي لوحة LT ولوحة HT؟ الفروقات والاستخدامات والفوائداللوحات الفرعية
يظهر في الرسم البياني لوحتان فرعيتان، تقومان بتوزيع الطاقة بشكل أكبر على أحمال محددة.
